模块化视频墙图像处理器 - 多路输入 & 多路输出

• 基于硬件、无操作系统架构，可实现实时图像质量和可靠性
• 输入视频输入格式包括 VGA、YpbPr、CVBS、DVI 单链路和双链路、HDMI、SDI 和 DisplayPort
• 输出视频格式包括 VGA、DVI 单链路和双链路、HDMI 和 SDI
• 4K 输入卡的输入分辨率高达 1920x1200@60Hz 或 3840x2400@30Hz
• 4K 输出卡的输出分辨率为 1920x1200@60Hz 或 3840x2400@30Hz
• HDMI 输入符合 HDCP 标准
• 多屏管理，支持多台不同分辨率的显示器
• 控制软件支持所有输入信号的用户预设和用户实时预览
• 可以在其上放置视频图块的背景衬垫
• OSD的字体、颜色和大小可以编辑
• 毫秒级响应时间的无缝切换
• 图像裁剪允许在输出显示器上输入任何大小和位置
• 用于补偿显示器边缘特性的边框补偿功能
• 提供冗余电源

立即询价

咨询热线：021-6618 2286 邮箱：ande@trend-power.com

在线咨询邮件咨询

产品概述产品特征参数规格图示应用文档下载

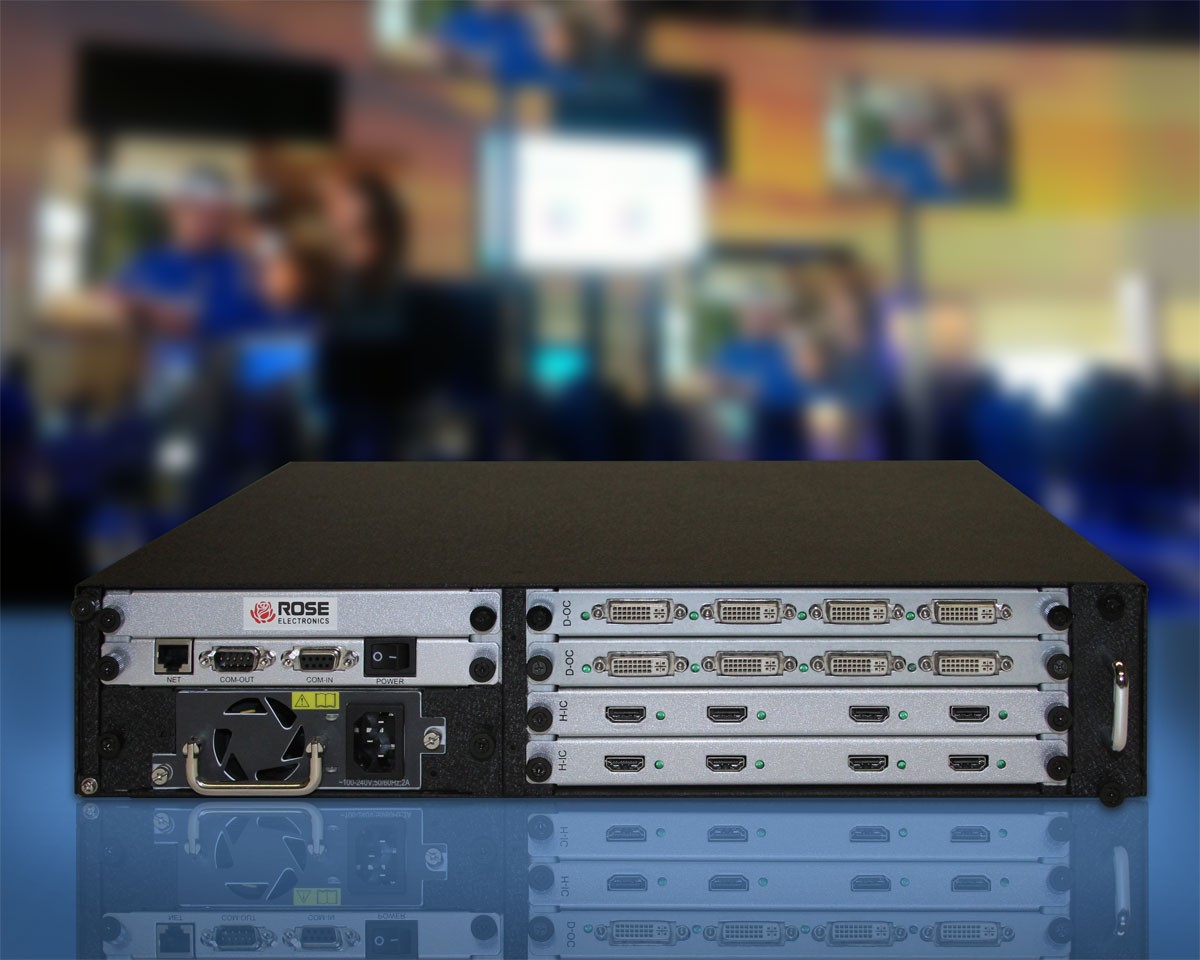

UltraVista Pro 图像处理视频墙是用于创建多屏幕视频显示的最先进工具。支持广泛的输入信号类型，以及创建具有不同特性的多组输出屏幕的能力，使其比传统视频墙设备有了显着进步。

基于 Windows 的配置软件允许形成多显示屏，最多可同时显示四个不同的视频源，可以并排显示，也可以作为画中画叠加显示。

可以裁剪输入图像以进行显示，或缩放以进行强调。最多可以命名和保存 32 个这样的配置，以便根据需要调用。保存的配置也可以循环显示。

硬件输入和输出卡是模块化和热插拔的，既灵活又方便。可选的负载共享电源可用于关键应用。

UltraVista Pro 提供不同的机箱型号，每个输出屏幕支持两个窗口或四个窗口。

Product Part Number	Description
Chassis

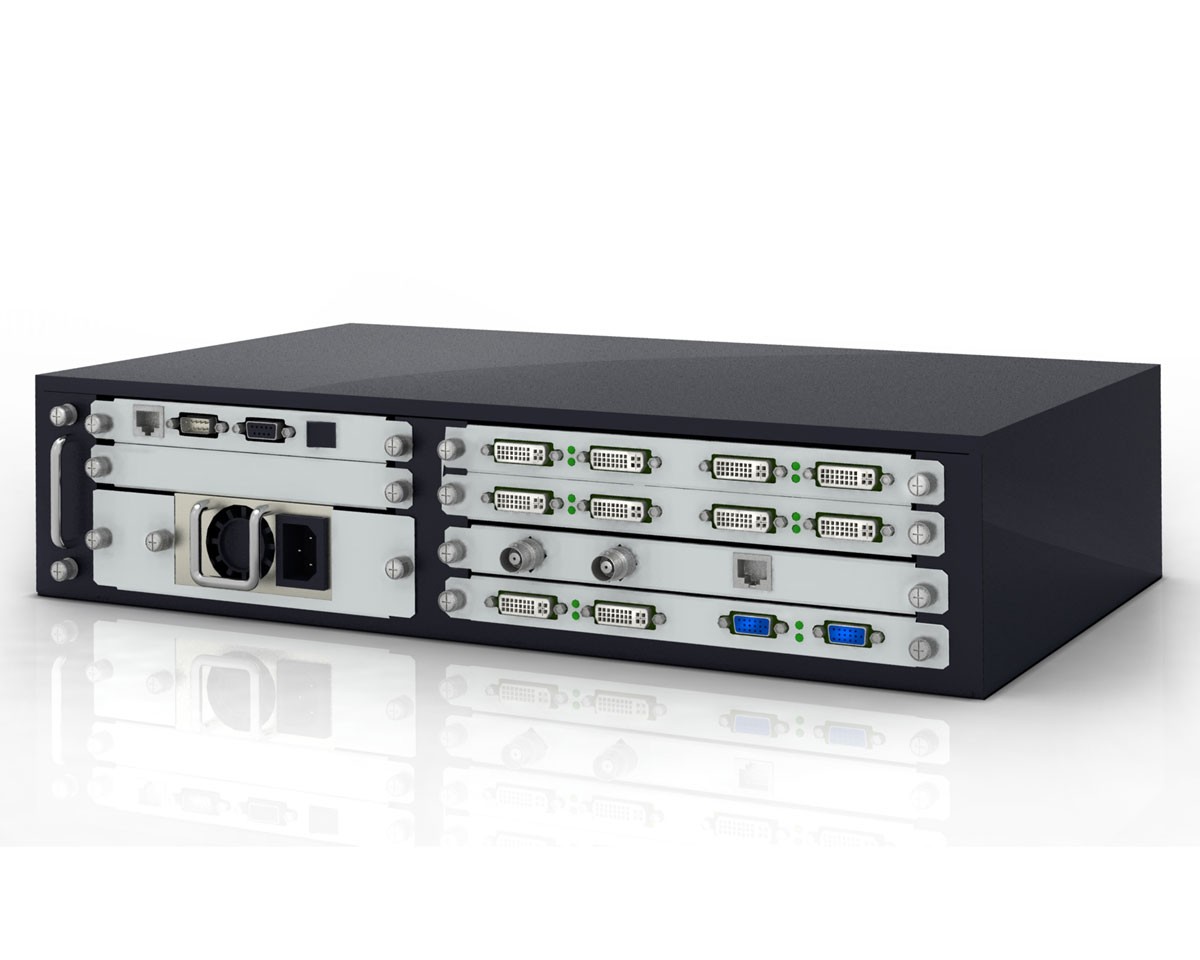

VWL-CH-DP02	Chassis 2U, 2 windows/output

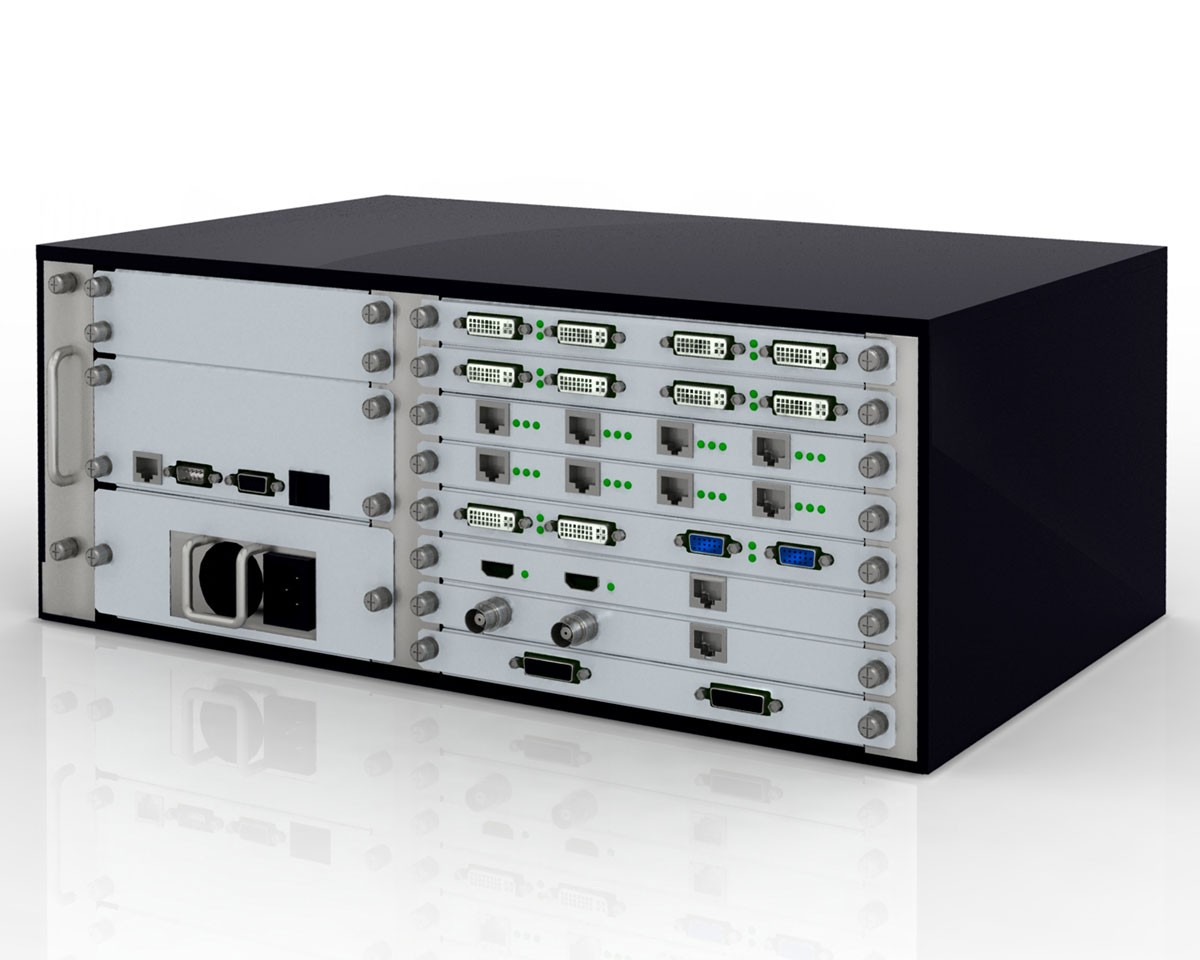

VWL-CH-DP04	Chassis 4U, 2 windows/output
VWL-CH-QP04	Chassis 4U, 4 windows/output

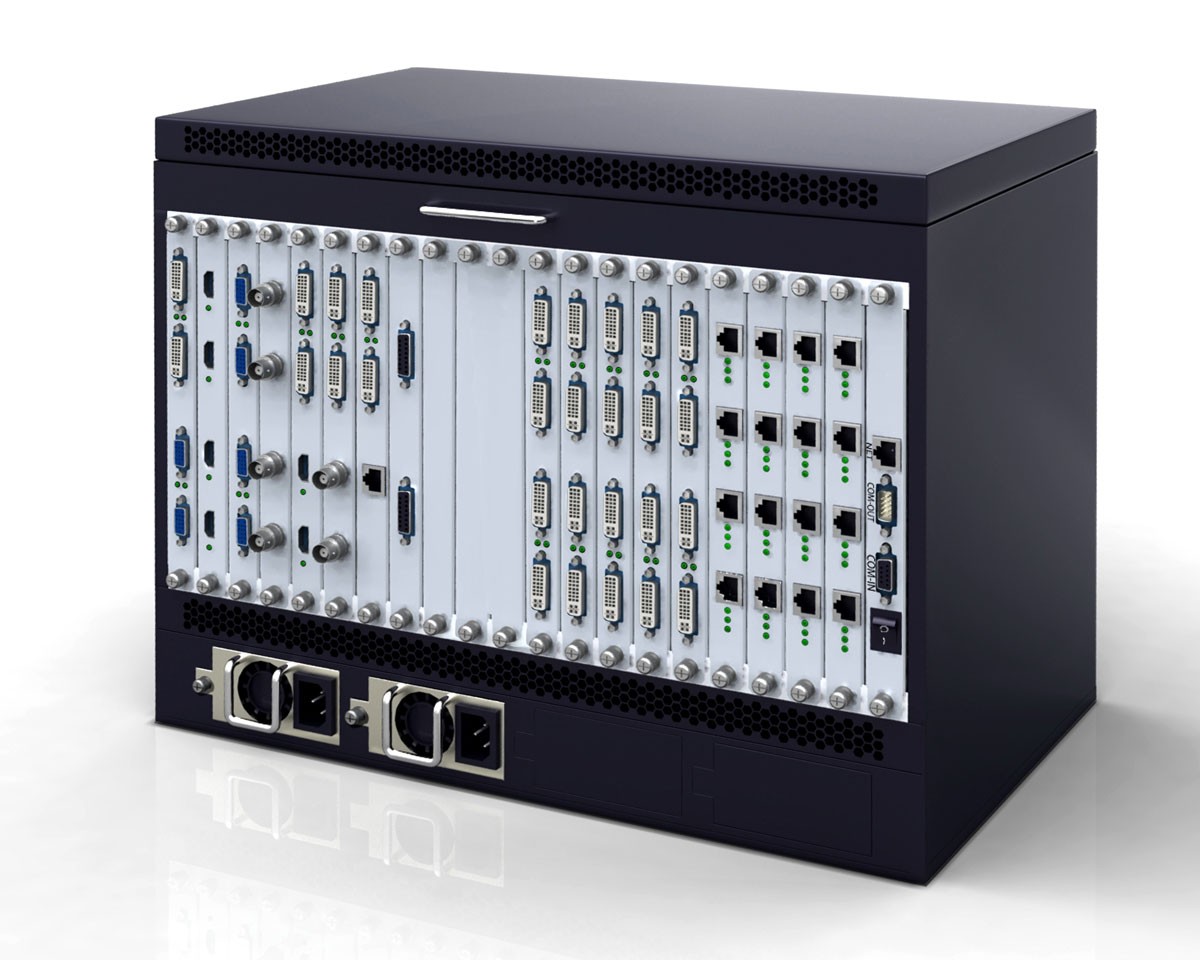

VWL-CH-DP08	Chassis 8U, 2 windows/output
VWL-CH-QP08	Chassis 8U, 4 windows/output

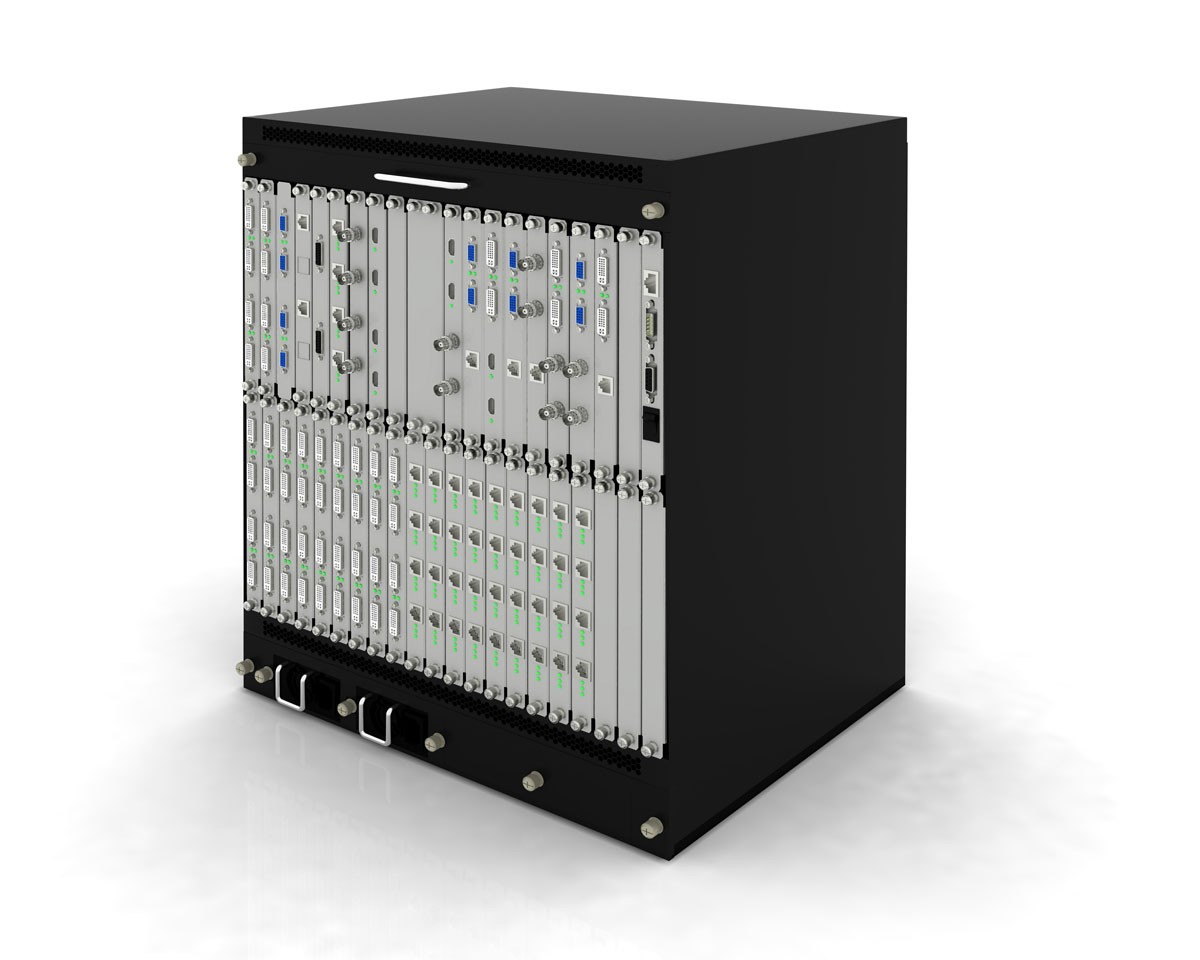

VWL-CH-DP14	Chassis 14U, 2 windows/output
Input Cards:
VWC-IC-DPQP-04DVI	4 ports, DVI, single link
VWC-IC-DPQP-04VGA	4 ports, VGA
VWC-IC-DPQP-04HDM	4 ports, HDMI
VWC-IC-DPQP-04SDI	4 ports, SDI
VWC-IC-DPQP-04HDB	4 ports, HDBaseT
VWC-IC-DPQP-04FSM	4 ports, Single mode fiber
VWC-IC-DPQP-02DDL-4K	4 ports, DVI, dual link (4K)
VWC-IC-DPQP-02DP11-4K	4 ports, DisplayPort (4K)
Output Cards
VWC-OC-DPQP-04DVI	4 ports, DVI-I/VGA
VWC-OC-DPQP-04HDM	4 ports, HDMI
VWC-OC-DPQP-04SDI	4 ports, SDI
VWC-OC-DPQP-04HDB	4 ports, HDBaseT
VWC-OC-DPQP-04FSM	4 ports, Single mode fiber
VWC-OC-QP-02DDL-4K	4 ports, DVI, dual link (4K)
VWC-OC-QP-02HD-4K	4 ports, HDMI 1.4 (4K)

SPECIFICATIONS

Dimensions (W x D x H)	Chassis 2U: 17.2" x 15" x 3.5" (438 x 380 x 89 mm) 2U Chassis 4U: 17.2" x 15" x 7" (438 x 380 x 178 mm) 4U Chassis 8U: 17.2" x 15" x 14" (438 x 380 x 356 mm) 8U Chassis 14U: 17.2" x 15" x 24.5" (438 x 380 x 623 mm) 14U
Weight	Chassis 2U: 12 lb (5.5 kg) Chassis 4U: 24 lb (10.9 kg) Chassis 8U: 48 lb (21.8 kg) Chassis 14U: 80 lb (36.4 kg)
Power	100-240 VAC 50-60Hz Chassis 2U: 150 max W Chassis 4U: 300 max W Chassis 8U: 600 max W Chassis 14U: 1000 max W
Resolution	Video In: DVI-D: Single-Link 1920x1200@60Hz DVI-D: Dual-Link(4K), 3840x2400@30Hz VGA: 1920x1200 YPbPr, CVBS HDMI: 1920x1200 SDI: 720p / 1080p HDBase T: 1920x1200 DisplayPort 1.1, (4K) :3840x2400 Video Out: DVI-D: Single-Link 1920x1200@60Hz DVI-D: Dual-Link(4K), 3840x2400@30Hz VGA YPbPr, CVBS HDMI 1.4 (4K), SDI, HDBase T
Distance	Video: 25 feet (7.6m)
Connectors	Video in: DVI-D single link DVI-D Dual link (4K) HD15 (VGA) HDMI BNC (SDI) DisplayPort (4K) RJ45 (HDBaseT) LC Fiber (Single mode) Video out: DVI-I (DVI and VGA) DVI-D Dual link (4K) HDMI, HDMI (4K) BNC (SDI)RJ45 (HDBase T) LC Fiber (Single mode) Power: Barrel jack Config: RS232 DB9, RJ45 Ethernet
Controls	Windows PC via RS232 or TCP/IPPIP mode
Environment	Operating temperature: 32°F–104°F (0°C–40°C) Storage temperature: 14°F–122°F (-10°C–50°C) Relative humidity: 5%–80%, non-condensing
