输出
|
|
输出电压电流容量 (VA)
|
20000
|
|
输出 kVA 容量 (kVA)
|
20
|
|
输出 kW 容量 (kW)
|
18
|
|
输出容量细节
|
在双转换模式下可连续支持100％负载; 支持100-110％负载10分钟，110至130％负载1分钟，大于130％1秒，然后切 换到旁路模式; 当负载水平降低到70％以下时，逆变器模式自动恢复; 配置选项最多可支持3个SVT20KX系统并行接 线，以提高容量或容错冗余操作
|
|
功率因数
|
0.9
|
|
波峰因数
|
3:1
|
|
额定输出电压(s) 支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出电压调节（线路模式）
|
+/- 1%
|
|
输出电压调节（经济型模 式）
|
+/-11V 的所选额定输出电压 (220V: 209-231V; 230V: 219-241; 240V: 229-251V)
|
|
输出电压调节（电池模式）
|
+/- 2%
|
|
输出插座
|
硬线
|
|
输出 AC 波形 (AC 模式)
|
纯正弦波
|
|
输出 AC 波形 (电池模式)
|
纯正弦波
|
|
输入
|
|
额定输入电流（最大负载）
|
34.4A
|
|
额定输入电压（s）支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
标称输入电压说明
|
3-相 Wye, 4 线加地线 (L1, L2, L3, N, G)
|
|
UPS 输入连接类型
|
硬线
|
|
输入断路器
|
63A (3 极点)
|
|
输入相位
|
3-相
|
|
功率因数（输入）
|
.99PF (100% 负载)
|
|
THDi
|
<6% (100% 负载)
|
|
电池
|
|
满载运行时间（分钟）
|
4 分钟 (18kW)
|
|
半载运行时间（分钟）
|
11 分钟. (9kW)
|
|
可扩展电池运行时
|
支持延长的运行时间可选外部电池组
|
|
外部电池组兼容性
|
BP240V135
|
|
DC 系统电压 (VDC)
|
240
|
|
电池充电率（含电池）
|
4 小时，到 90% (内部电池)
|
|
可扩展运行时间
|
是
|
|
电压调节
|
|
电压调节说明
|
在线, 双转换功率调节，在线模式下将输出保持在所选标称电压的1％内
|
|
过电压校正
|
将过压条件修正为520V（50％负载）和478V（100％负载）
|
|
欠电压校正
|
将欠电条件修正为110V（50％负载）/ 305V（100％负载）
|
|
用户界面，警报与控制
|
|

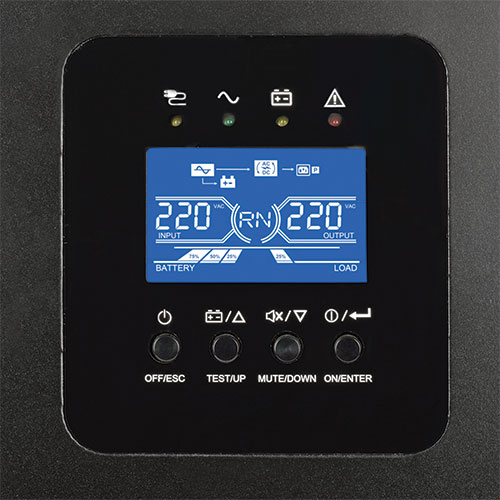

前面板LCD显示屏
|
LCD显示：提供各种图形，文本和数字信息，以指示各种UPS操作和故障/警告条件，包括当前操作模式，报警状 态，负载水平，电池电量，输入/输出电压和频率，估计运行时间 和更多（参见用户手册中的详细列表）
|
|
开关
|
ON / ENTER BUTTON: 打开UPS并从设置菜单确认选择; OFF / ESC BUTTON: 关闭UPS并返回设置菜单中的上一个 项目; TEST / UP BUTTON: 启动UPS自检操作并进入设置菜单中的下一个项目; MUTE / DOWN BUTTON: 使声音报警 静音，并进入设置菜单中的上一个项目; 同时按 TEST/UP & MUTE/DOWN按钮 1 秒进入或退出设置菜单 (有关详细信 息，请参阅用户手册)
|
|
声音报警
|
警报警告用户各种操作条件: BYPASS MODE (每2秒钟发出一次哔声), BATTERY MODE (每4秒钟发出一次哔声), FAULT MODE (连续发出哔哔声), OVERLOAD (每秒哔声两次), OTHER WARNINGS (每秒哔声一次), FAULT (哔 哔声不断); 所有警报都可以被禁止, 除了 OVERLOAD & OTHER WARNINGS条件外
|
|
LED 指示灯
|
4 LEDs 报告 BYPASS / LINE / BATTERY / FAULT 模式
|
|
物理参数
|
|

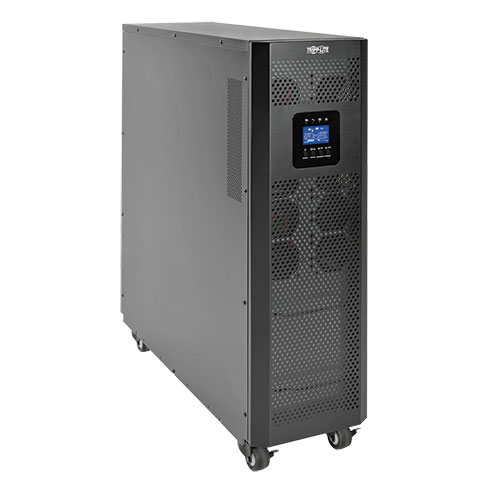

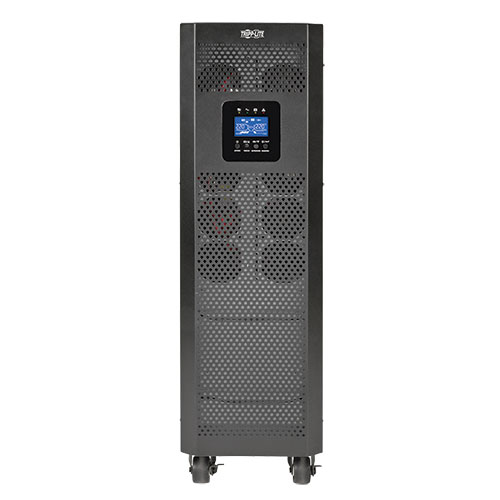

安装形式因素支持包括配件
|
塔式
|
|
主要形式因素
|
塔式
|
|
UPS 电源模块尺寸 (hwd, 英寸.)
|
33.9 x 9.8 x 32
|
|
UPS 电源模块尺寸 (hwd, 厘米)
|
86.11 x 24.89 x 81.28
|
|
UPS 电源模块重量 (lbs.)
|
392
|
|
UPS 电源模块重量 (kg)
|
177.81
|
|
UPS 运输尺寸 (hwd / in.)
|
41.74 x 14.96 x 36.22
|
|
UPS 运输尺寸 (hwd /cm)
|
106.02 x 38.00 x 92.00
|
|
运输重量 (lbs.)
|
430
|
|
运输重量 (kg)
|
195
|
|
冷却方式
|
风扇
|
|
UPS 外壳材料
|
钢
|
|
UPS 电源模块尺寸
(高度 x 宽度 x 深度, 毫米)
|
862 x 250 x 813
|
|
UPS 运输尺寸
(高度 x 宽度 x 深度, 毫米)
|
1060 x 380 x 920
|
|
主 UPS 高度 (mm)
|
861
|
|
主 UPS 宽度 (mm)
|
249
|
|
主 UPS 深度 (mm)
|
813
|
|
运输高度 (mm)
|
1060
|
|
运输宽度 (mm)
|
380
|
|
运输深度 (mm)
|
920
|
|
环境
|
|
工作温度范围
|
0 to +40C (32-104F)
|
|
存储温度范围
|
0 to +35C (32 to 95F) 有电池; -15 to 60C (5 to +140F) 无电池
|
|
相对湿度
|
5 to 95%, 非凝结
|
|
操作海拔 (ft.)
|
< 3000ft (容量减少 1% ，每 330ft 超过 3000)
|
|
声频噪声
|
<65dBA 正面 1M
|
|
操作海拔 (m)
|
< 1000m (容量减少 1% ，每 100m 超过 1000)
|
|
通信
|
|
通讯接口
|
DB9 串口; EPO (紧急关机); SNMP/Web 界面卡插槽
|
|
网络监控端口描述
|
卡附件插槽还支持网络接口和继电器卡选项
|
|
通讯线缆
|
DB9 线缆
|
|
线路 / 电池 转移
|
|
转移时间
|
零转移时间在 ONLINE MODE (0毫秒); ECONOMY MODE: 7毫秒从 AC 到电池模式 / 0.6毫秒从电池到 AC模式
|
|
低电压转移到电池电源 (设定值)
|
110V (50% 负载) / 305V (100% 负载)
|
|
高电压转移到电池电源 (设定值)
|
520V (50% 负载) / 478V (100% 负载)
|
|
特殊功能
|
|
接地片
|
是
|
|
冷启动（电源故障期间以电池模式 启动）
|
支持冷启动操作
|
|
高可用性UPS特性
|
自动逆变器旁路; 手动旁路开关
|
|
绿色节能特点
|
高效经济运行模式
|
|
认证
|
|
UPS 认证
|
CE
|
|
UPS 认证细节
|
EN 62040-1-1 (安全); EN 62040-2 (类别 C3)
|
|
保修
|
|
产品保修期（国际）
|
2-年有限保修
|
SVT20KX
SVT20KX
SVT20KX
SVT20KX
