输出
|
|
输出电压电流容量 (VA)
|
40000
|
|
输出 kVA 容量 (kVA)
|
40
|
|
输出功率容量 (Watts)
|
40000
|
|
输出 kW 容量 (kW)
|
40
|
|
功率因数
|
1
|
|
波峰因数
|
3:1
|
|
额定输出电压(s)
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
额定电压细节
|
出厂默认输出电压为 230/400V
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出电压调节（线路模式）
|
+/-1%
|
|
输出电压调节（经济型模 式）
|
+/- 10% 的额定电压
|
|
输出电压调节（电池模式）
|
+/-1%
|
|
输出插座
|
硬线
|
|
输出 AC 波形 (AC 模式)
|
正弦波
|
|
输出 AC 波形 (电池模式)
|
纯正弦波
|
|
输入
|
|
额定输入电流（最大负载）
|
60.6A (220/380V) / 58A (230/400V) / 55.6A (240/415V)
|
|
额定输入电压（ s）支持
|
220/380V 3-PH Wye; 230/400V 3-PH Wye; 240/415V 3-PH Wye
|
|
标称输入电压描述
|
3-相 星型, 4 线 (L1, L2, L3, N, G)
|
|
UPS 输入连接类型
|
硬线
|
|

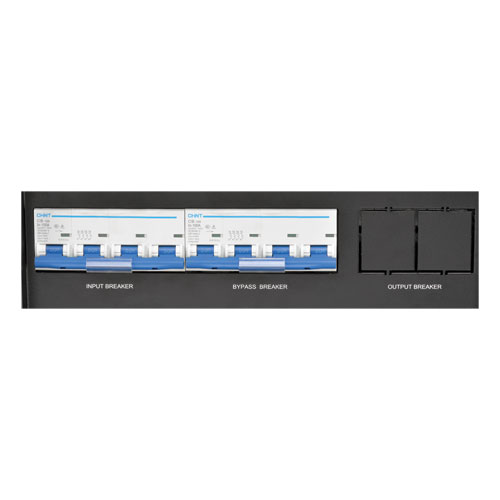

输入断路器
|
100A 4 极 断路器 (415V)
|
|
输入相位
|
3-相
|
|
电池
|
|
满载运行时间（分钟）
|
5.9 分钟 (40kW)
|
|
半载运行时间（分钟）
|
15.5 分钟 (20kW)
|
|
可扩展电池运行时
|
支持可选的外部电池组延长运行时间
|
|
外部电池组兼容性
|
BP480V200; BP480V26B; BP480V300; BP480V400; BP480V40C; BP480V500
|
|
可扩展运行时间描述
|
承包商提供外部电池组接线
|
|
DC 系统电压 (VDC)
|
+/- 240VDC
|
|
电池充电率（含电池）
|
8.1 小时，从 10 到 90%
|
|
电池更换描述
|
热插拔， 可更换电池
|
|
可扩展运行时间
|
是
|
|
电压调节
|
|
电压调节说明
|
在线， 双转换功率调节
|
|
过电压校正
|
在477V（ 3相， 4线，星型）过电压的情况下，不用电池电源即可持续运行，将输出降低到标称值的1％以内
|
|
欠电压校正
|
在断电/欠电压条件下，不用电池电源即可连续工作至228V（ 70％负载） ; 300V（ 100％负载）
|
|
用户界面，警报与控制
|
|

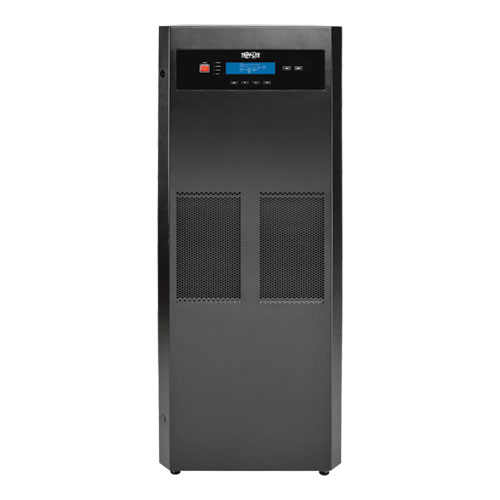

前面板LCD显示屏
|
前面板LCD带滚动和进入按钮提供UPS操作模式的显示，加上电压和频率信息; LCD还报告了短路，变频器故障及过 温等各种报警情况; 支持英语，法语，德语，俄语，葡萄牙语，西班牙语和土耳其语选项
|
|
开关
|
ON按钮打开UPS变频器。 OFF按钮关闭UPS变频器。 LCD显示控制按钮浏览并选择液晶显示屏上显示的项目。 EPO（紧急关机）按钮使UPS输出关闭，禁用旁路输出
|
|
报警取消操作
|
电源故障报警可以使用报警取消开关静音
|
|
声音报警
|
报警信号有多种操作条件：电池电量不足，过载，关机，旁路等
|
|
LED 指示灯
|
4-LED显示：显示正常的AC输入，电池电量和故障状态
|
|
浪涌 / 噪声抑制
|
|
EMI / RFI AC 噪声抑制
|
是
|
|
AC 抑制焦耳评级
|
8320
|
|
AC 抑制响应时间
|
瞬时
|
|
物理参数
|
|
安装形式因素支持包括配件
|
塔式
|
|
主要形式因素
|
塔式
|
|
UPS 电源模块尺寸 (hwd, 英寸.)
|
55.1 x 19.3 x 33.1
|
|
UPS 电源模块尺寸 (hwd, 厘米)
|
139.95 x 49.02 x 84.07
|
|
最大装置深度 (cm)
|
0
|
|
UPS 电源模块重量 (lbs.)
|
844
|
|
UPS 电源模块重量 (kg)
|
382.83
|
|
UPS 运输尺寸 (hwd / in.)
|
64.6 x 28.5 x 39.8
|
|
UPS 运输尺寸 (hwd /cm)
|
164.08 x 72.39 x 101.09
|
|
运输重量 (lbs.)
|
926
|
|
运输重量 (kg)
|
420
|
|

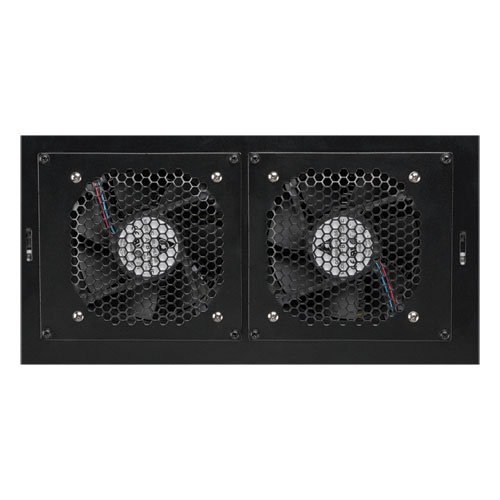

冷却方式
|
风扇
|
|
UPS 外壳材料
|
钢
|
|
主 UPS 高度 (mm)
|
1400
|
|
主 UPS 宽度 (mm)
|
490
|
|
主 UPS 深度 (mm)
|
841
|
|
运输高度 (mm)
|
1641
|
|
运输宽度 (mm)
|
724
|
|
运输深度 (mm)
|
1011
|
|
环境
|
|
工作温度范围
|
+32 to +104 华氏温度 / 0 to +40 摄氏温度
|
|
存储温度范围
|
+4 to +104 华氏温度 / -20 to +40 摄氏温度
|
|
相对湿度
|
Up to 95%, 非凝结
|
|
AC 模式 BTU / Hr. (满载)
|
7030
|
|
AC 经济模式 BTU / Hr. (满载)
|
1740
|
|
电池模式 BTU / Hr. (满载)
|
1379
|
|
AC 模式效率等级 (100%负载)
|
95%
|
|
AC 经济模式效率等级 (100% 负载)
|
99%
|
|
操作海拔 (ft.)
|
0 到 6560 英尺
|
|
声频噪声
|
在1m前方小于 60dBA
|
|
操作海拔 (m)
|
0 到 2000m
|
|
通信
|
|

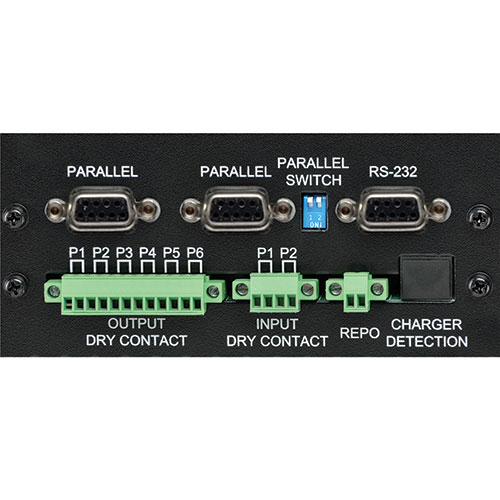

通讯接口
|

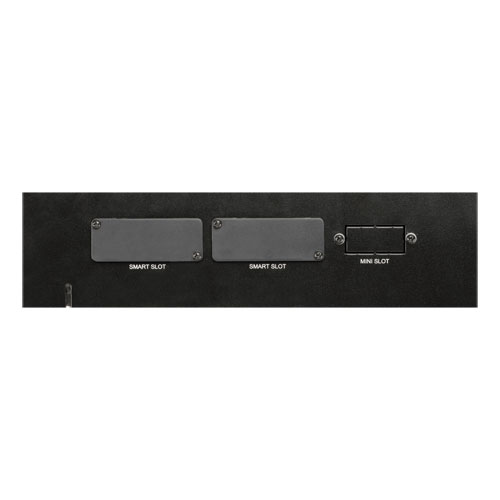

DB9 串口; SNMP/Web 界面卡插槽
|
|
PowerAlert 软件
|
可通过 www.tripplite.com/poweralert 免费下载
|
|

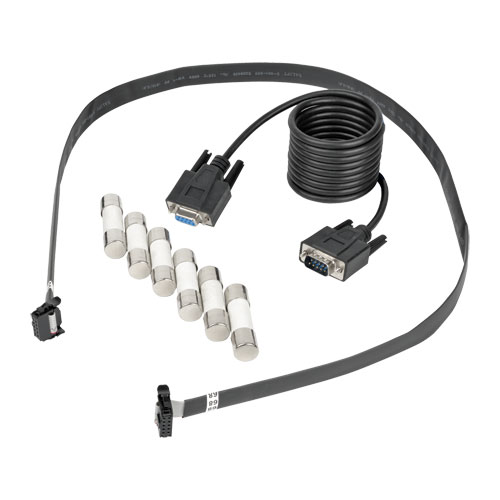

通讯线缆
|
DB9 线缆
|
|
线路 / 电池 转移
|
|
转移时间
|
无转移时间 (0 毫秒.) 在线式, 双转换模式
|
|
低电压转移到电池电源 (设定值)
|
在掉电/欠压条件下，在228VAC（ 70％负载） / 300VAC（ 100％负载）的情况下，不用电池电源即可持续运行。 在此之下，使用备用电池电源来维持输出
|
|
高电压转移到电池电源 (设定值)
|
在过电压到477VAC的情况下，不用电池电源即可持续运行，从而将输出降低到标称值的1％以内。 在此之上，使用 备用电池电源来维持输出
|
|
特殊功能
|
|
接地片
|
是
|
|
冷启动（ 电源故障期间以电池模式 启动）
|
支持冷启动操作
|
|
高可用性UPS特性
|
自动逆变器旁路; 热插拔电池
|
|
绿色节能特点
|
高效经济运行模式; 每天调度小时的经济运行模式
|
|
认证
|
|
UPS 认证
|
CE
|
|
UPS 认证细节
|
EN 62040-2: 2006+AC: 2006
|
|
保修
|
|
产品保修期（国际）
|
2-年有限保修
|
