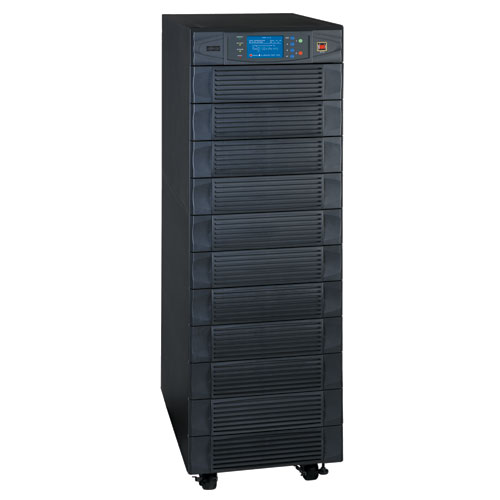

SU80KX2-SmartOnline 80kVA 模块化 3-相 UPS 系统, 在线式双转换国际 UPS(可扩展到 120kVA)-上海趋世电子科技有限公司

Tripp Lite 的 SU80KX2 80kVA SmartOnline 模块化 3-相智能, 真正的在线式双转换 UPS 系统提供 100% 系统可用性与N+1 模块化结构和 1+1 并联能力. 在 N+1 配置中, SU80KX2 提供四个独立的, 冗余 20kVA 电源模块，支持模块热插拔维护，连接的设备继续供电. 两个开放式插槽支持最多两个添加 20kVA 电源模块提供更高的容量升级至 120kVA. 在并联应用中, 配置和经Tripp Lite授权的技术人员安装，最多4台SU80KX2型号可以被连接到提供故障安全冗余 (两台 80kVA 型号支持一个 80kVA 总负荷) 或增加容量 (两台 80kVA 型号支持一个 160kVA 总负荷). 大容量 80,000VA / 64,000W UPS 不断转换输入的 AC 转换成滤波后的 DC 电源, 然后然后用一个纯正弦波与具有小于3％的THD AC 输出. 完美的监管, 连续正弦波输出与零传输时间保证兼容所有设备类型。高输入功率因数，先进的IGBT逆变技术和数字信号处理器（DSP）技术产生小于3％的输入总谐波失真（THDI）。低THDI，发电机运行温度更低，持续时间更长，使管理人员能够节省安装成本通过安装一台发电机等于设备负荷容量（1：1的比例）。效率极高操作（高达97％）的可选经济模式降低了运行成本和BTU输出。硬线输入和输出连接支持多种永久或PDU电源连接。频率为50或60赫兹（自动选择）。SU80KX2电源模块装在一个小尺寸的塔柜。兼容电池型号BP480V103和BP480V140（另售）装在一个单独的独立的外部电池仓。电池使用时间可扩展了附加的独立的硬连线的外部的电池模块。手动旁路断路器和自动旁路功能，通过交流电源安全传递，如果UPS需要进行维修保证连接设备的100％的可用性。

真正的在线式双转换 80kVA / 80,000VA / 64kW / 64,000 瓦 SmartOnline 模块化 3-相智能 UPS 提供 100% 系统可用性.
可扩展的，模块化的N + 1配置支持热插拔更换任何四个自成体系20kVA的电源模块，而连接的设备继续供电.
两个开放插槽，最多可容纳两个额外的 20kVA 电源模块增加容量能力至 120kVA.
并联应用能够并联 2, 3 或 4 SU80KX2 型号的连接启用故障安全冗余高级配置，提高能力和两者的结合(所有并联安装必须由 Tripp Lite 授权的技术人员进行).
全时正弦波与小于 3% THD输出.
高输入功率因数, 先进的 IGBT 逆变技术和数字信号处理器(DSP) 技术，产生低输入总谐波失真(THDi).
小于 4% 输入 THD(THDi)降低安装成本允许 1:1 匹配发电机容量.
非常有效的操作（高达97％）可节省能源、降低 BTU 输出.
保持连续运行零转换时间通过停电, 电压波动和浪涌.
消除谐波失真，电脉冲，频率变化等难以解决电源问题.
宽输入电压校正范围: 173-300V / 276-477V AC
精密度 +/-1% 输出电压调节.
4 个可用的电池模块(BP480V400) 被安置在一个单独的，独立的硬连线外接电池柜(电池模块单独出售).
前面板组合 LCD/LED 显示屏包括一个实时事件日志屏幕与多达 500 个事件列表.
动力电池管理屏幕优化的电池功能，延长使用寿命，并允许UPS的冷启动.
内置RS232通讯接口可与附带的软件PowerAlert提供关机命令，并在单一服务器上的报告.
附加插槽接受可选的内置 SNMPWEBCARD 和 MODBUSCARD 配件选项.
紧急断电按钮打开 UPS 输出 OFF 和禁用旁路输出.
内置紧急断电（EPO）的干触点接口，支持大型设施的远程紧急关闭.

输出
输出电压和电流容量(VA)	80000
输出容量 (kVA)	80
输出功率容量 (W)	64000
输出功率容量 (kW)	64
输出容量细节	两个开放式电源模块插槽，能够安装容量增加了两个额外的20kVA的电源模块至120KVA（需要授权的技术人员）
功率因数	0.8
波峰因数	3:1
额定输出电压（s）	220/380V; 230/400V; 240/415V; 3-Phase Wye
额定电压细节	小于 3% 输出 THD
频率兼容性	50 / 60 Hz
输出电压调节（线路模式）	+/- 1%
输出电压调节（电池模式）	+/- 1%
输出插座	硬线
输出交流波形（交流模式）	纯正弦波
输出交流波形（电池模式）	纯正弦波
输入
额定输入电流（最大负载）	103A (220/380), 99A (230/400), 95A (240/415)
额定输入电压（	220/380V (3ph wye); 230/400V (3ph wye); 240/415V (3ph wye)
额定输入电压描述	3-相星型， 4 线 (L1, L2, L3, N, G); 小于 4% 输入谐波失真 (THDi)
UPS 输入连接类型	硬线
输入相位	3-相
电池
扩展运行时间	电池组单独出售
电池包兼容性	BP480V200; BP480V300; BP480V400; BP480V500
可扩展的运行时间说明	承包商提供外部电池组接线
直流系统电压（VDC）	+/- 240VDC
电池更换说明	热插拔, 更换电池
可扩展的运行时间	是
电压调节
电压调节描述	在线式, 双转换功率调节
过电压校正	保持连续操作而不使用电池电源过压过程中以276-477（3相，4线，星形），减少的标称1％内的输出
欠电压校正	保持连续运行而不使用电池电源在掉电/欠压条件下以173-300（3相4线，星形）
用户界面，警报和控制
开关	ON按钮打开UPS的逆变器开启。 OFF按钮打开UPS逆变器关闭。 LCD显示控制按钮浏览和选择液晶屏上显示的项目。 EPO（紧急关机）按钮打开UPS输出，并禁用旁路输出
报警取消操作	掉电报警可以沉默通过报警解除开关
声光报警	警报信号的各种操作条件：低电池，过载，关机，旁路和更多
LED 指示灯	4-LED显示：显示正常的交流输入，使用电池供电，旁路输入和故障情况
浪涌/噪声抑制
EMI / RFI AC 噪声抑制	是
AC 抑制焦耳评级	5960
UPS AC抑制响应时间	瞬时
物理参数
随附配件安装形式因素	塔式
主要形式因素	塔式
UPS电源模块尺寸（HWD，英寸）	66.8 x 20.5 x 38.4
UPS电源模块尺寸（HWD，厘米）	169.7 x 52.1 x 97.5
UPS电源模块重量（磅）	703
UPS电源模块重量（公斤）	319
UPS运输尺寸（HWD/英寸）	76.1 x 28.5 x 48.2
UPS运输尺寸（HWD/厘米）	193.3 x 193.3 x 122.4
运输重量（磅）	907.4
运输重量（公斤）	411.5
冷却方式	风扇
UPS 外壳材料	钢
环境
工作温度范围	+32 to +104 华氏温度 / 0 to +40 摄氏温度
储存温度范围	+5 to +122 华氏温度 / -15 to +50 摄氏温度
相对湿度	0 to 95%, 非凝结
AC 模式 BTU / Hr. (满负荷)	14016
通信
通信接口	DB9 串口; SNMP/Web 卡界面插槽
PowerAlert 软件	包括
通信线缆	DB9 线缆
线路 / 电池传输
转移时间	无转换时间 (0 毫秒) 在线式, 双转换模式
低电压传输到电池电源（设定）	保持连续运行，而不使用电池供电在掉电/欠压条件173-300V AC（3相4线，星形）。下面这一点上，输出保持利用后备电池供电
高电压传输到电池电源（设定）	保持连续操作而不使用电池电源在过电压到276-477V AC（3相，4线，星形）期间，减少标称的1％以内的输出。上面这一点上，输出保持利用后备电池供电
特殊功能
冷启动 (电源故障时，在电池模式下启动）	冷启动操作支持
高可用性 UPS 特点	逆变器自动旁路;热插拔电池
绿色节能特点	高效率的经济模式操作;每天调度小时经济运作模式
认证
UPS 认证	CE
保修
产品保修期（国际）	2-年有限保修
产品保修期（墨西哥）	2-年有限保修
产品保修期 ( 波多黎各)	2-年有限保修

SU80KX2 UPS 系统
PowerAlert 软件
平行通讯传输线
安装手册
保修信息

SU80KX2
