输出
|
|
输出电压和电流容量(VA)
|
12000
|
|
输出容量 (kVA)
|
12
|
|
输出功率容量 (W)
|
10800
|
|
输出功率容量 (kW)
|
10.8
|
|
输出容量细节
|
支持高达105％的负载连续地在双转换模式下，进行1分钟106至125％，126％至150％，30秒;超过150％的触发即时 旁路模式运行负载直接从主电源支持负载;双转换模式自动恢复为负载水平被降低到95％或更小
|
|
功率因数
|
0.9
|
|
波峰因数
|
3:1
|
|
额定输出电压（s）
|
200V; 208V; 220V; 230V; 240V
|
|
额定输出电压细节
|
通过前面板LCD接口电压选择
|
|
频率兼容性
|
50 / 60 Hz; 支持 50 到 60 Hz 和 60 到 50 Hz 转换
|
|
频率兼容性细节
|
输出频率相匹配启动时输入标称;变频模式下启用为60Hz转换为50Hz或50Hz的为60Hz（无降额）
|
|
输出电压调节（线路模式）
|
+/- 2%
|
|
输出电压调节（经济线路模 式）
|
+/- 10%
|
|
输出电压调节（电池模式）
|
+/- 2%
|
|
输出插座
|
硬线
|
|
输出插座详情
|
支持北美的 208/240V* 输出 (L1,L2,G) 和国际 230/220/240V (L,N,PE) 硬线输出; *适用于 120V 输出与 208/240V (L1,L2,G) 输入接线, 使用可选的 SU6000XFMR2U 变压器
|
|
输出交流波形（交流模式）
|
纯正弦波
|
|
输出交流波形（电池模式）
|
纯正弦波
|
|
输入
|
|
额定输入电流（最大负载）
|
63.8A (200V), 61.2A (208V), 58A (220V), 55.4A (230V), 53.2A (240V)
|
|
额定输入电压（s）
|
200V AC; 208V AC; 220V AC; 230V AC; 240V AC
|
|
UPS 输入连接类型
|
硬线
|
|
UPS输入连接说明
|
支持北美 208/240V 输入 (L1,L2,G) 或国际 230/220/240V (L,N,PE) 输入接线
|
|
推荐电气服务
|
70A
|
|
输入相位
|
单相
|
|
电池
|
|
满负载运行时间（分钟）
|
2 分钟 (10,800 watts)
|
|
半负载运行时间（分钟）
|
8.5 分钟 (5400 watts)
|
|
扩展运行时间
|
扩展运行时是可通过外部电池组
|
|
电池包兼容性
|
BP192V12-3U;BP192V557C-1PH;BP192V787C-1PH;BP192V1037C-1PH;BP192V1407C-1PH
|
|
可扩展的运行时间说明
|
为了达到最佳效果, 添加外部电池两个的倍数,这样两个包括6 kva功率模块有一个等于连接电池的数量和类型
|
|
直流系统电压（VDC）
|
192
|
|
电池充电率（包括电池）
|
从10%到 90%不到6小时 (典型, 满负荷放电)
|
|
内置UPS更换电池仓
|
每两个6KVA电源模块包含一个内部RBC5-192更换电池仓
|
|
电池接入
|
前面板电池接入门
|
|
电池更换说明
|
热插拔, 用户可更换内置电池盒和外接电池盒
|
|
可扩展的运行时间
|
是
|
|
电压调节
|
|
电压调节描述
|
在标准的在线双转换模式+/- 2％的输出电压调节
|
|
过电压校正
|
校正过电压高达300V（<90％负载）和280V（满载）
|
|
欠电压校正
|
校正欠电压低至100V (<50% 负载) 和 155V (满载); 减免线性
|
|
用户界面，警报和控制
|
|
前面板 LCD 显示
|
可选择LCD显示屏与滚动和选择按钮启用UPS的控制和详细的监测方案; LED/ LCD面板用于查看旋转机架/塔式 格式（见说明书）
|
|
开关
|
包括主电源OFF / ON开关，再加上2个开关设置和执行滚动LCD功能。精选的可拆卸PDU手动旁路开关可以完全去除 日常维护过程中的UPS不中断电源连接负载
|
|
报警取消操作
|
警报解除开关
|
|
声光报警
|
独特的声音警报支持所有主要的 UPS, 环境和电源条件 (见说明书)
|
|
LED 指示灯
|
6 LED指示线路电源，在线模式，经济/旁路模式，在电池，充电器和AC输出状态; LCD屏幕提供更多的信息和控制 选项
|
|
浪涌/噪声抑制
|
|
UPS AC响应时间抑制
|
瞬时
|
|
EMI / RFI AC 噪声抑制
|
是
|
|
物理参数
|
|
包括安装附件说明
|
包括 4 立柱安装配件为每一个组件
|
|
可选附件安装形式因素
|
2 立柱机架安装(2POSTRMKITHD); 塔式(2-9USTAND)
|
|
可选安装附件的注意事项
|
数量 2 2POSTRMKITHD 需要为 2 立柱机架安装所有包括的组件
|
|
主要形式因素
|
机架式
|
|
UPS电源模块尺寸（HWD，英 寸）
|
6.85 x 17.5 x 20.7
|
|
UPS电源模块尺寸（HWD，厘 米）
|
17.4 x 44.5 x 52.6
|
|
高度 (U 空间)
|
8
|
|
最大设备深度（英寸）
|
24
|
|
最大设备深度（厘米）
|
61
|
|
UPS电源模块重量（磅）
|
108
|
|
UPS电源模块重量（公斤）
|
49
|
|
UPS 尺寸详情
|
包括两个4U电源模块加上SUPD B12HW旁路可拆卸PDU; UPS电源模块尺寸的两个包括SU6000RT4UHVPM电源模块; 安装整个系统的机架深度规格表示整个UPS的深度与附件安装PDU
|
|
UPS运输尺寸（HWD/英寸）
|
41 x 24 x 34
|
|
UPS运输尺寸（HWD/厘米）
|
104 x 61 x 97
|
|
运输重量（磅）
|
342
|
|
运输重量（公斤）
|
155.3
|
|
冷却方式
|
风扇
|
|
UPS 外壳材料
|
钢
|
|
环境
|
|
工作温度范围
|
+32 to +104 华氏温度 / 0 to +40 摄氏温度
|
|
储存温度范围
|
+5 to +122 华氏温度 / -15 to +50 摄氏温度
|
|
相对湿度
|
0 to 95%, 非凝结
|
|
AC 模式 BTU / Hr. (满负荷)
|
3534
|
|
AC 经济模式BTU / Hr. (满负荷)
|
1414
|
|
AC模式效率等级（100%负载）
|
90%
|
|
AC 经济模式效率等级 (100% 负载)
|
96%
|
|
操作高度（英尺）
|
0-3000m (0 to 10,000 ft.)
|
|
噪声
|
60 dBA 在正面1 米
|
|
操作高度（米）
|
0-3000 m
|
|
通信
|
|
通信接口
|
USB (HID 启用); DB9 串口; EPO (紧急断电); SNMP/Web 卡界面插槽
|
|
网络监控端口说明
|
应用采用可选的网络通信卡的应用需要两个SNMPWEBCARD配件（安装每个附带的电源模块）;额外的触点闭合支 持，可选RELAYIOCARD和RELAYIOMINI接口卡; RELAYIOMINI安装需要去除面板USB端口
|
|
PowerAlert 软件
|
包括
|
|
通信线缆
|
USB, DB9 串口和 EPO 线缆
|
|
WatchDog 兼容性
|
是
|
|
线路 / 电池传输
|
|
转移时间
|
无转换时间 (0 毫秒) 在线式, 双转换模式
|
|
转换时间（经济模式）
|
8 毫秒. 典型电源故障响应在可选的经济模式下
|
|
低电压传输到电池电源（设定）
|
156V（满载）/ 100V（50％的负载或更低，线性降额）
|
|
高电压传输到电池电源（设定）
|
280V（满载）/ 300V（90％负荷或更高）
|
|
特殊功能
|
|
冷启动 (电源故障时，在电池模式下 启动）
|
冷启动操作支持
|
|
高可用性 UPS 特点
|

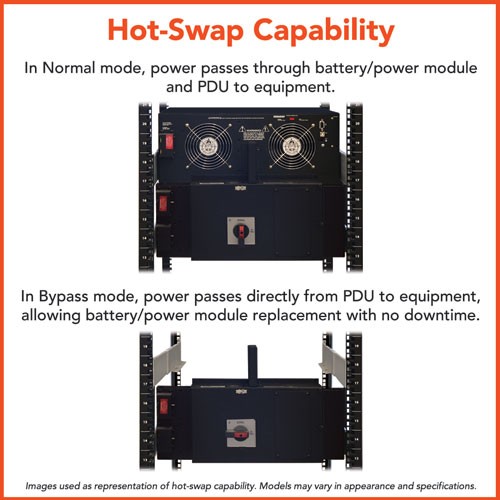

逆变器自动旁路;热插拔电池;热插拔UPS电源模块;手动旁路开关
|
|
绿色节能特点
|
高效率的经济模式操作;支持日常启动和关闭;每天调度小时经济运作模式
|
|
认证
|
|
UPS 认证
|
Tested to UL1778 (USA); Tested to CSA (Canada); Meets FCC Part 15 Category A (EMI); ROHS (Restriction of Hazardous Substances)
|
|
UPS 认证细节
|
IEC 61000-4-5 1995 B Surge Immunity
|
|
保修
|
|
产品质保期（全球）
|
2-年有限保修
|
