STD 2.5KV B 9Pin

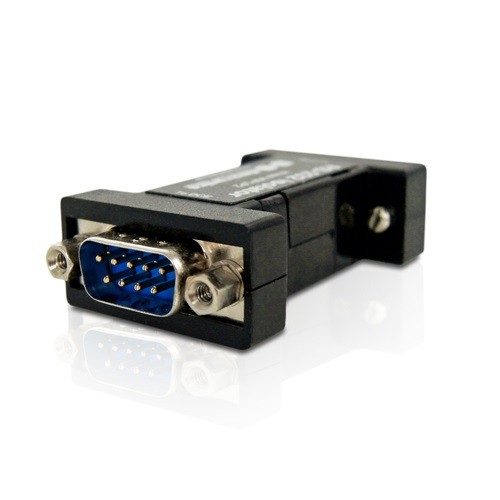

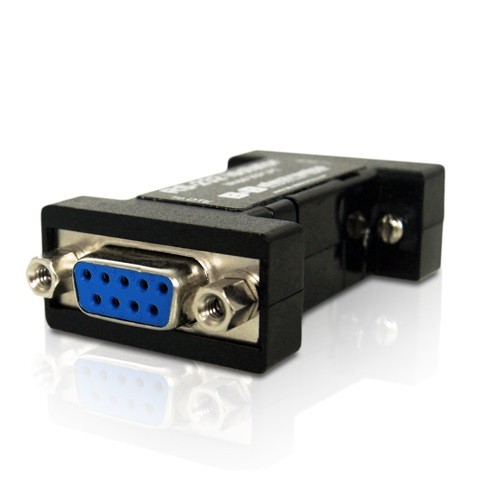

RS232 隔离器 STD 2.5KV B 9Pin 光学隔离 RS-232 发送和接收线路。 隔离器在 DTE 侧有一个 DB9S 母连接器，在 DCE 侧有一个 DB9P 公连接器。 典型的 DTE 设备包括 PC、终端和打印机。 典型的 DCE 设备包括调制解调器和多路复用器。 这些符合低电压要求的设备可以很容易地相互通信。

在具有 DB9 针连接器的 DTE 设备上，以下行是输出：

• 3-TX（发射）
• 4 DTR（数据终端就绪）
• 7 RTS（请求发送）

在具有 DB9 针连接器的 DCE 设备上，以下行是输出：

• 1 个 DCD（数据载波检测）
• 2 RX（接收）
• 6 DSR（数据集就绪）
• 8 CTS（清除发送）

Transmission Mode:	Asynchronous, half or full duplex, point-to-point
Interface:	RS-232 9Pin plug 9 Pin socket
Signals Supported:	Transmit Data, Receive Data
Data Rates:	0 to 115.2K bps
Power Requirements:	Port-powered from RS-232 data and handshake lines
Isolation:	2500 V RMS isolation for 1 minute
Dimensions (L x B x H):	61 x 33 x 17 mm
Standards:	RoHS; CE; EN 55022; EN 61000-6-1; EN 61000 (-4-2, -4-3, -4-4, -4-5, -4-6, -4-8, -4-11)

RS232 Isolator STD 2.5KV B 9Pin
