PDU3XVSR6G20

概述

PDU 类型

开关型

输出

插座级测量

是

输出容量详细信息

11.5kW (415/240V), 11.1Kw (400/230V), 10.5kW (380/220V), 10kW (360/200V) 总容量; 16A 最大每相; 16A 最大每个 C19 插座; 12A 最大每个 C13 插座

频率兼容性

50 / 60 Hz

输出插座

(24) C13; (6) C19

输出额定电压

单相 240V (415V), 230V (400V), 220V (380V), 200V (360V)

插座类型

IEC-C13, IEC-C19

单个插座切换

是

输入

PDU 输入电压

380; 400; 415

推荐电气服务

16A 360/380/400/415V 3 相

最大输入电流

16

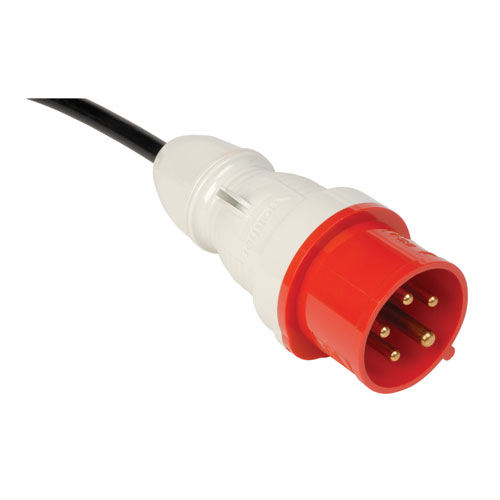

PDU 插头类型

IEC-309 16/20A 红色 (3P+N+E)

输入线长度（英尺）

6

输入线长度（米）

1.8

输入相位

3-相

用户界面, 报警 & 控制

报告的负荷段

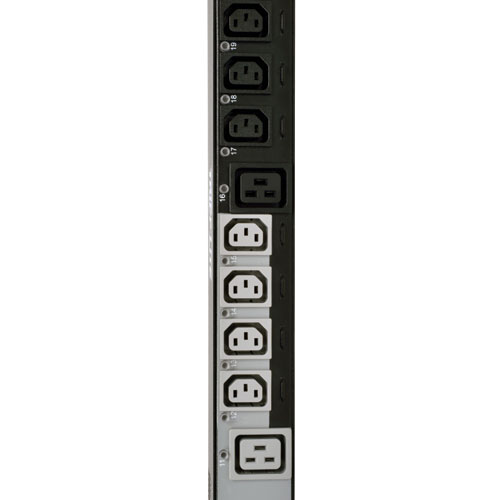

报告每相输入电流 (L1, L2, L3), 加上每个输出负载组输出电流 (16A 均衡最大每个 B1-B3) 和单独输出插座 (1-30); 插座是彩色编码和标记为相位和负载组识别; L1-N 提供黑色插座 (B1); L2-N 提供暗灰色插座(B2); L3-N 提供浅灰色 插座 (B3)

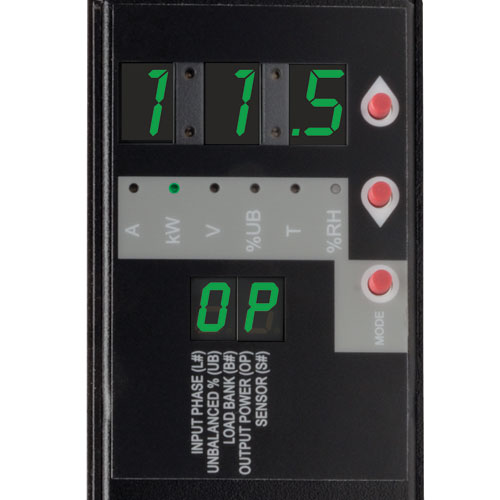

前面板 LCD 显示

大的数字显示报告安培数, 千瓦, 电压, 不平衡率, 温度* 和湿度* 信息 (*需要 ENIVIROSENSE 选项); 小的数字显示报 告提供了详细测量大的显示报告细节: 输入相位 (L#), 负荷组 (B#), 传感器 (S#), 插座t (##), 负载不均衡率 % (UB), 输 出功率 (OP)

前面板 LEDs

一套 6 个LEDs 识别大的数字显示屏上显示的值: 安培数 (A), 千瓦 (kW), 电压 (V), 不均衡率 (%UB), 温度(T), 湿度 (%RH); 一个额外的 LED 为每个输出插座提供电源可用性的信息: 绿色 (接通电源, 负载组容量<80%), 黄色 (接通电 源, 负载组容量 >80%), 红色 (电源关闭/欠电压), 红灯闪烁 (电源关闭/断路器跳闸)

开关

集合 UP/DOWN 箭头按钮滚动通过可用的输入, 组, 电源, 负载均衡和传感器选项; 附加的 MODE 按钮提供LEDs

查看下一个测量

物理参数

运输尺寸 (hwd / in.)

6.9 x 9.7 x 75.9

运输尺寸 (hwd / cm)

17.5 x 24.6 x 192.8

运输重量 (lbs.)

21.3

运输重量 (kg)

9.6

单位尺寸 (hwd / in.)

70 x 2.17 x 2.86

单位尺寸 (hwd / cm)

177.8 x 5.51 x 7.3

单位重量 (lbs.)

14.5

单位重量 (kg)

6.6

结构材料

金属

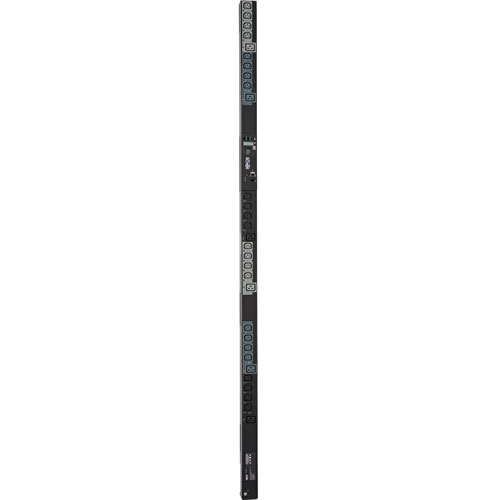

支持形式因数

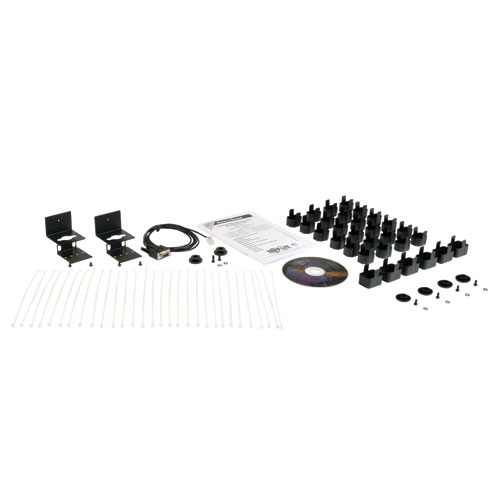

0U 垂直机架式; 包括安装支架. 支持免工具按钮式安装在兼容的机架

PDU 形状因数

垂直 (0U)

环境

工作温度范围

32 to 122F (0C to 50C)

储存温度范围

5 to 140F (-15C to 60C)

相对湿度

5% to 95% 非凝结

操作高度（英尺）

0-10,000

操作高度（米）

0-3000

认证

认证

Tested to UL60950-1 (USA), CSA (Canada), NOM (Mexico), CE (EN 60950-1), CE / FCC Class A (Emissions), RoHS (Hazardous Substances), TAA Compliant

保修

产品质保期（全球）

2-年有限保修
