PDU3XMV6G32

概述

PDU 类型

计量型

输出

插座级测量

否

输出容量详细信息

20kW (360/200V), 21.1kW (380/220V), 22.2kW (400/230V), 23kW (415/240V) 总容量; 32A 最大每个输出相; 16A 最

大每个断路器负载组; 16A 最大每个 C19 插座; 10A 最大每个 C13 插座

频率兼容性

50 / 60 Hz

输出插座

(36) C13; (6) C19

输出额定电压

单相 230V (400V), 220V (380V), 240V (415V), 200 (360V)

过载保护

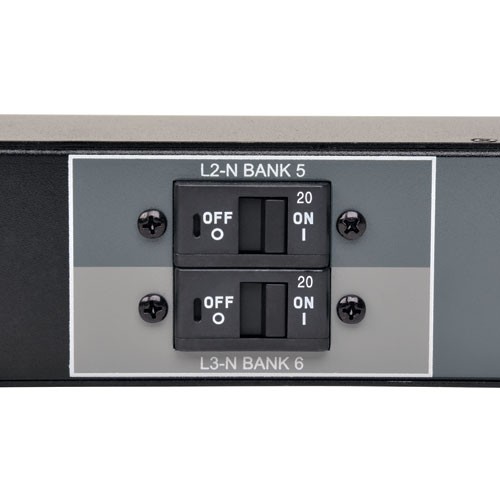

6 20A 双极断路器 (2 个每输出相)

插座类型

IEC-C13, IEC-C19

单个插座切换

否

输入

PDU 输入电压

380; 400

最大输入电流

32

PDU 插头类型

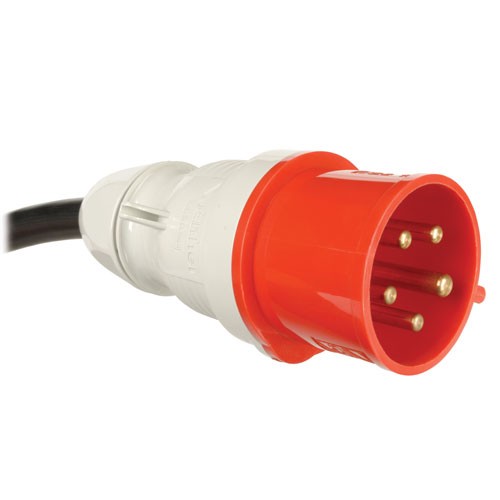

IEC-309 32A 红色 (3P+N+E)

输入线长度（英尺）

6

输入线长度（米）

1.83

输入相位

3-相

用户界面, 报警 & 控制

报告的负荷段

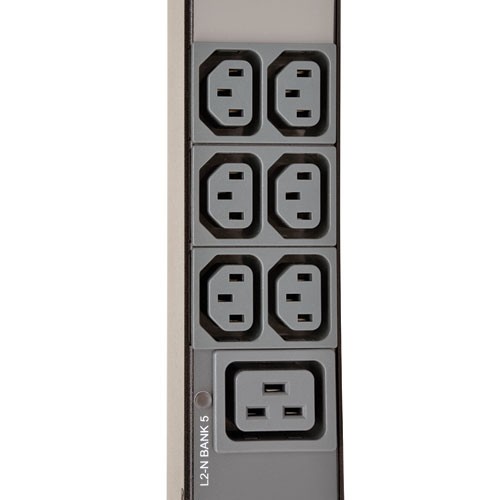

支持监视每相输入电流 (L1, L2, L3) 和 6 个独立断路器负载组输出电流 (B1-B6); 插座是彩色编码和标签便于相位和 负载组识别; L1-N 提供黑色插座 (B1, B4); L2-N 提供深灰色插座 (B2, B5); L3-N 提供浅灰色插座 (B3, B6)

前面板 LCD 显示

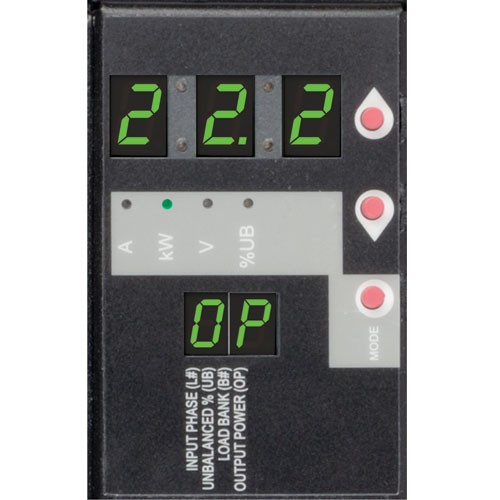

大的 3-数位显示报告安培数, 千瓦, 电压, 不均衡率; 小的 2-字符显示验证大的显示测量报告: 输入-相位 (L#), 负载 组 (B#), 负载不均衡 (UB), 输出功率 (OP)

前面板 LEDs

一套 6 个 LEDs 验证了大的 3-数位显示值: 安培数 (A), 千瓦 (kW), 电压 (V), 不均衡率 (%UB); 一个额外的 LED 用 于每个输出负载组 (B1-B6) 提供信息电源的可用性: 绿色 (接通电源, 负载组容量 <80%), 黄色 (接通电源, 负载组 容量 >80%), 红色 (电源关闭/欠电压), 红灯闪烁 (电源关闭/断路器跳闸)

开关

集合 UP/DOWN 滚动按钮可用于输入, 负载组, 电源和负载均衡选项; 附加 MODE 按钮提供 LEDs查看可用的子选 项每个测量类别

物理参数

运输尺寸 (hwd / in.)

76.57 x 5.91 x 6.89

运输尺寸 (hwd / cm)

194.5 x 15 x 17.5

运输重量 (lbs.)

20.5

运输重量 (kg)

9.3

单位尺寸 (hwd / in.)

70 x 2.17 x 2.49

单位尺寸 (hwd / cm)

177.8 x 5.51 x 6.32

单位重量 (lbs.)

14.29

单位重量 (kg)

6.49

结构材料

金属

支持形式因数

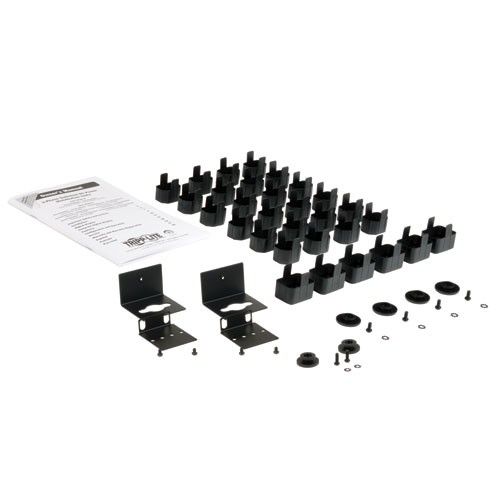

0U 垂直机架式; 包括安装支架. 支持免工具按钮式安装在兼容的机架

PDU 形状因数

垂直 (0U)

环境

工作温度范围

32 to 122F (0 to 50C)

储存温度范围

5 to 140F (-15 to 60C)

相对湿度

5-95% non-condensing

操作高度（英尺）

0-10,000

操作高度（米）

0-3000

认证

认证

Tested to CE (IEC 60950-1, EN55022, EN55024), EN Class A (Emissions), ROHS Compliant, TAA Compliant

保修

产品质保期（全球）

2-年有限保修
