CrystalView Exact

See All Images

CATx 延长器，DisplayPort 1.2a ， USB 3.0 ， 330' (100m)

• 在单根 CAT6a/7 电缆上将 DisplayPort 1.2a、USB 3.1/2.0/1.1、RS232 和 Gbit 以太网扩展至 330' (100m)
• 分辨率高达 UHD 4K、3840 x 2160 @ 60Hz
• YCbCr 4:4:4 和 RGB 颜色支持高达每通道 10 位
• 嵌入式 2 通道 DisplayPort 音频
• USB 3.1 Gen 1 数据速率高达 5Gbps
• 以全带宽为 USB 3.1、2.0 和 1.1 设备提供同步、透明的 USB 扩展
• 接收器单元上有四个USB-A Gen 1端口，每个端口提供 1.2A(6W)功率
• 通过额外的 USB 集线器可扩展至 30 个 USB 端口
• 工业级，采用铝制外壳和锁定电源连接器
• 以太网 100/1000 直通通道，用于连接支持网络的远程设备
• 双向 RS232 通道支持波特率高达 115,200 的串行设备和控制器
• 直接点对点连接
• 真正的即插即用；无需软件驱动程序
• 适用于所有主要操作系统：Windows、MAC OS、Linux、Chrome OS
• 自动 EDID 检测和同步
• 符合 FCC 和 CE 标准
• 使用 CAT6 和 CAT7（实芯）UTP/STP 布线实现最佳性能
• 使用 USB 键盘、鼠标、打印机、扫描仪、闪存驱动器、音频设备、触摸屏、网络摄像头、游戏控制器等

立即询价

咨询热线：021-6618 2286 邮箱：ande@trend-power.com

在线咨询邮件咨询

产品概述产品特征参数规格图示应用文档下载

CrystalView Exact 通过一根 Cat6a/7 电缆将 Ultra HD DisplayPort 1.2a 视频以及 USB 3.1、2.0 和 1.1 扩展至 330 英尺（100 米）。还可以传输嵌入在 DisplayPort、以太网直通和双向 RS232 中的双通道音频。

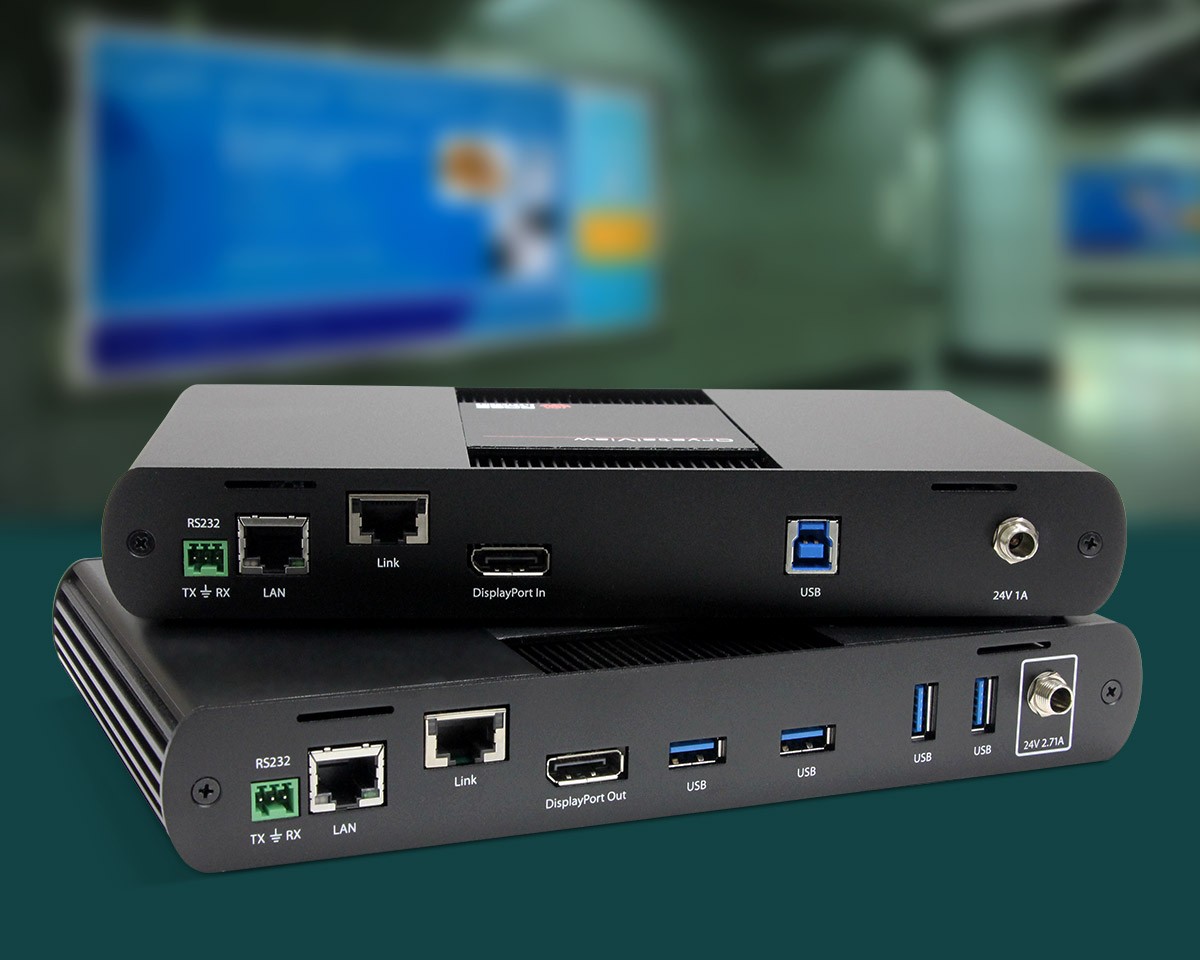

该点对点扩展系统由两部分组成，一个位于主机附近的发射器扩展器单元和一个靠近显示器和 USB 外围设备的远程接收器扩展器单元。所有信号都通过一根 CAT6a/7 电缆在发射器和接收器单元之间聚合和传输。需要最低等级的 6a 类电缆。

图像质量卓越，DisplayPort 1.2a 提供视觉无损的 4K60 视频分辨率，YCbCr 4:4:4 和高达每通道 10 位的色彩支持。接收器单元包括四个 USB 端口，每个端口提供 1.2A (6W) 的功率。以全带宽同时直接连接 USB 设备或连接自供电 USB 集线器以将 USB 端口数扩展至 30 个。以太网直通通道允许远程连接支持网络的设备。 RS232 通道可用于启用 RS232 的设备或用于命令和控制应用。

CrystalView Exact 扩展系统安装简单，即插即用，兼容所有主要计算机操作系统。不需要软件驱动程序。

CrystalView Exact 是一款工业级产品，采用铝制外壳和锁定电源连接器。常见应用包括工业控制/HMI、视频制作、ProAV、医学成像、会议室和交互式数字标牌。

Dimensions (W x D x H)	9.1" x 5.4" x 1.3" (232 x 137 x 33 mm)
Weight	Transmitter: 2.03 lb (920g) Receiver: 2.18 lb (990g) Packaged: (Extender set with power adapters): 6.5 lb. (2.95kg)
Power	Transmitter Power Adapter: Input: 100-240VAC, 50/60Hz; Output: 24VDC, 1A Receiver Power Adapter: Input: 100-240VAC, 50/60Hz; Output: 24VDC, 2.71A
Resolution	Max Resolution: 3840x2160 @ 60Hz Color: YCbCr 4:4:4 and RGB color (6, 8, 10 bit) support
Audio	Two channel DisplayPort audio
USB	USB Device Support: USB 3.1 Gen 1, USB 2.0, USB 1.1 USB Speeds: SuperSpeed 5Gbps, high-speed, full-speed, low-speed USB Bandwidth: Up to 5Gbps USB Host Compatibility: xHCI (USB 3.1), EHCI (USB 2.0), and OHCI/UHCI (USB 1.1) USB Host Support: Up to three self-powered USB hubs Maximum USB Devices: 30 Current per USB Device: Up to 1.2 Amp (6W)
OS Compatiblity	Windows®, Mac OS X, Linux®, ChromeOS
Distance	Cable Category: CAT6a/CAT7 solid core, UTP, STP, or FTP, depending on installation environment Cable Termination: RJ45, using TIA/EIA T568A or T568B Maximum Length: 330 feet (100m) (Use of patch cable may reduce the maximum length)
Connectors	Transmitter: 1 x DisplayPort 1.2a connector 1 x USB 3.1 Gen 1 Type B 1 x RJ45 link port 1 x RJ45 100/1000 Ethernet port 1 x 3-pin terminal block for RS-232 1 x locking power jack Receiver: 1 x DisplayPort 1.2a connector 4 x USB 3.1 Type A female 1 x RJ45 link port 1 x RJ45 100/1000 Ethernet port 1 x 3-pin terminal block for RS-232 1 x locking power jack
Controls	LED indicators: Power, Status, Link, Video, USB 2, USB 3
Environment	Operating temperature: 32°F–104°F (0°C–40°C) Storage temperature: -4°F–140°F (-20°C–70°C) Relative humidity: 20%–80%, non-condensing
